1
Para la limitación de la demanda energética se establecen
12 zonas climáticas identificadas mediante una letra, correspondiente
a la división de invierno, y un número, correspondiente
a la división de verano. En general, la zona climática
donde se ubican los edificios se determinará a partir de
los valores tabulados. En localidades que no sean capitales de provincia
y que dispongan de registros climáticos contrastados, se
podrán emplear, previa justificación, zonas climáticas
específicas.
2
El procedimiento para la determinación de la zonificación
climática se recoge en el apéndice
D.
3.1.2
Clasificación de los espacios
1
Los espacios interiores de los edificios se clasifican en espacios
habitables y espacios no habitables.
2
A efectos de cálculo de la demanda energética, los
espacios habitables se clasifican en función de
la cantidad de calor disipada en su interior, debido a la actividad
realizada y al periodo de utilización de cada espacio, en
las siguientes categorías:
a) espacios con carga interna baja: espacios en los que se
disipa poco calor.
Son los espacios destinados principalmente a residir en ellos, con
carácter eventual o permanente. En esta categoría
se incluyen todos los espacios de edificios de viviendas y aquellas
zonas o espacios de edificios asimilables a éstos en uso
y dimensión, tales como habitaciones de hotel, habitaciones
de hospitales y salas de estar, así como sus zonas de circulación
vinculadas.
b) espacios con carga interna alta: espacios en los que se
genera gran cantidad de calor por causa de su ocupación,
iluminación o equipos existentes. Son aquellos espacios no
incluidos en la definición de espacios con baja carga interna.
El conjunto de estos espacios conforma la zona de alta carga interna
del edificio.
3
A efectos de comprobación de la limitación de condensaciones
en los cerramientos, los espacios habitables se caracterizan
por el exceso de humedad interior. En ausencia de datos
más precisos y de acuerdo con la clasificación que
se expresa en la norma EN ISO 13788: 2002, se establecen
las siguientes categorías:
a) espacios de clase de higrometría 5: espacios en
los que se prevea una gran producción de humedad, tales como
lavanderías y piscinas;
b) espacios de clase de higrometría 4: espacios en
los que se prevea una alta producción de humedad, tales como
cocinas industriales, restaurantes, pabellones deportivos, duchas
colectivas u otros de uso similar;
c) espacios de clase de higrometría 3 o inferior:
espacios en los que no se prevea una alta producción de humedad.
Se incluyen en esta categoría todos los espacios de edificios
residenciales y el resto de los espacios no indicados anteriormente.
3.1.3
Definición de la envolvente térmica
del edificio y clasificación de sus componentes
1

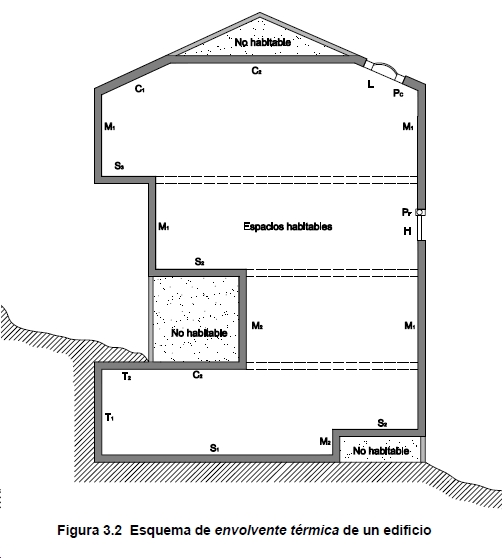

La envolvente térmica del edificio, como muestra
la figura 3.2, está
compuesta por todos los cerramientos que limitan espacios
habitables con el ambiente exterior (aire o terreno u otro
edificio) y por todas las particiones interiores que limitan
los espacios habitables con los espacios no habitables
que a su vez estén en contacto con el ambiente exterior.
2
Los cerramientos y particiones interiores de los
espacios habitables se clasifican según su situación
en las siguientes categorías:
a) cubiertas, comprenden aquellos cerramientos
superiores en contacto con el aire cuya inclinación sea inferior
a 60º respecto a la horizontal;
b) suelos, comprenden aquellos cerramientos
inferiores horizontales o ligeramente inclinados que estén
en contacto con el aire, con el terreno, o con un espacio no habitable;
c) fachadas, comprenden los cerramientos exteriores
en contacto con el aire cuya inclinación sea superior a 60º

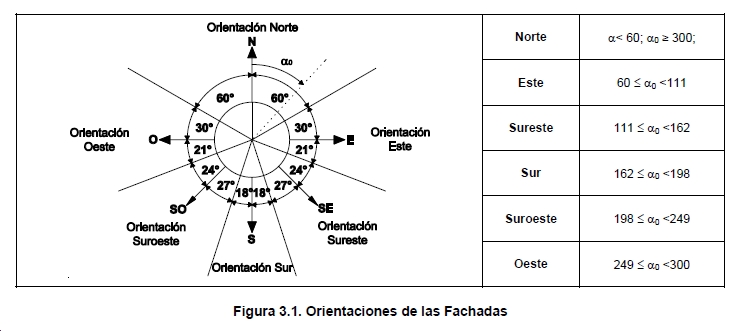

respecto a la horizontal. Se agrupan en 6 orientaciones según
los sectores angulares contenidos en la
figura 3.1. La orientación de una fachada se caracteriza
mediante el ángulo a que es el formado por el norte geográfico
y la normal exterior de la fachada, medido en sentido horario;
d) medianerías, comprenden aquellos cerramientos
que lindan con otros edificios ya construidos o que se construyan
a la vez y que conformen una división común. Si el
edificio se construye con posterioridad el cerramiento se considerará,
a efectos térmicos, una fachada;
e) cerramientos en contacto con el terreno, comprenden
aquellos cerramientos distintos a los anteriores que están
en contacto con el terreno;
f) particiones interiores, comprenden aquellos
elementos constructivos horizontales o verticales que separan el
interior del edificio en diferentes recintos.
3
Los cerramientos de los espacios habitables se
clasifican según su diferente comportamiento térmico
y cálculo de sus parámetros característicos
en las siguientes categorías:
a) cerramientos en contacto con el aire:
i)
parte opaca, constituida por muros de fachada, cubiertas, suelos
en contacto con el aire y los puentes térmicos integrados;
ii) parte semitransparente, constituida por huecos (ventanas y
puertas) de fachada y lucernarios de cubiertas.
b)
cerramientos en contacto con el terreno, clasificados según
los tipos siguientes:
i) suelos en contacto con el terreno;
ii) muros en contacto con el terreno;
iii) cubiertas enterradas.
c)
particiones interiores en contacto con espacios no habitables,
clasificados según los tipos siguientes:
i)
particiones interiores en contacto con cualquier espacio no habitable
(excepto cámaras sanitarias);
ii) suelos en contacto con cámaras sanitarias.
