Apéndice A

Terminología

Absortividad (a): fracción de la radiación solar incidente a una superficie que es absorbida por la misma. La absortividad va de 0,0 (0%) hasta 1,0 (100%).

Adiabático: ver Cerramiento adiabático.

Carga interna: conjunto de solicitaciones generadas en el interior del edificio, debidas, fundamentalmente, a los aportes de energía de los ocupantes, los equipos eléctricos y la iluminación.

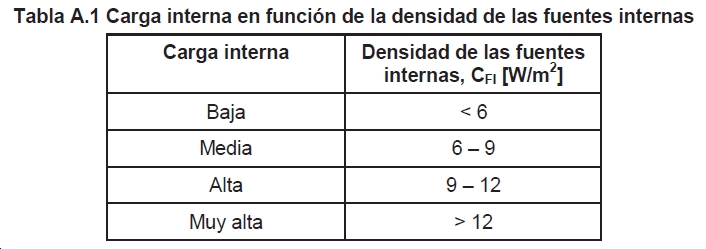

En función de su densidad de las fuentes internas la carga interna de los espacios habitables se clasifica en:

Cerramiento: elemento constructivo del edificio que lo separa del exterior, ya sea aire, terreno u otros edificios. Comprende las cubiertas, suelos, huecos, muros y medianeras. En la intervención en edificios existentes, cuando un elemento de cerramiento separe una zona ampliada respecto a otra existente, se considerará perteneciente a la zona ampliada

Cerramiento adiabático: cerramiento a través del cual se considera que no se produce intercambio de calor.

Clima de referencia: clima normalizado que define los parámetros climáticos (temperatura, radiación solar…) representativos de una zona climática concreta para el cálculo de la demanda. Permite estandarizar las solicitaciones exteriores.

Condiciones operacionales: conjunto de temperaturas de consigna y distribución horaria de las cargas internas definidas para cada perfil de uso.

Cubierta: cerramiento en contacto con el aire exterior en su cara superior cuya inclinación sea inferior a 60º respecto a la horizontal.

Demanda energética: energía útil necesaria que tendrían que proporcionar los sistemas técnicos para mantener en el interior del edificio unas condiciones definidas reglamentariamente en función del uso del edificio (perfiles de uso) y de la zona climática en la que se ubique (clima de referencia). Se puede dividir en demanda energética de calefacción, de refrigeración, de agua caliente sanitaria (ACS) y de iluminación, y se expresa en kW·h/m2.año, considerada la superficie útil de los espacios habitables del edificio.

Demanda energética del edificio de referencia: demanda energética obtenida para el edificio de referencia. Puede obtenerse para la demanda energética de calefacción, de refrigeración, conjunta (de calefacción y refrigeración) o global (que incluye la demanda de calefacción, refrigeración, ACS e iluminación). Se expresa en kW·h/m2.año, considerada la superficie útil de los espacios habitables del edificio.

Demanda energética conjunta (de calefacción y refrigeración): demanda energética obtenida como suma ponderada de la demanda energética de calefacción (DC) y la demanda energética de refrigeración (DR). Se expresa en kW·h/m2.año, considerada la superficie útil de los espacios habitables del edificio. La ponderación se realiza en función del consumo de energía primaria requerido para combatir cada demanda energética, siendo DG = DC + 0,70·DR la expresión que permite obtener la demanda energética conjunta para edificios situados en territorio peninsular y DG = DC + 0,85·DR para el caso de territorio extrapeninsular.

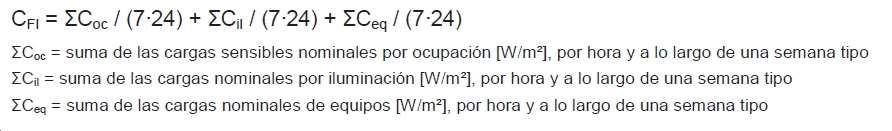

Densidad de las fuentes internas: promedio horario de la carga térmica total debida a las fuentes internas, repercutida sobre la superficie útil. Se calcula a partir de las cargas nominales en cada hora para cada carga (carga sensible debida a la ocupación, carga debida a iluminación y carga debida a equipos) a lo largo de una semana tipo:

Los horarios para los perfiles de uso tipo se especifican en el apéndice C.
La densidad de las fuentes internas del edificio se obtiene promediando las densidades de cada uno de los espacios ponderadas por la fracción de la superficie útil que representa cada espacio en relación a la superficie útil total del edificio.

Edificio de referencia: edificio obtenido a partir del edificio objeto que se define con su misma forma, tamaño, orientación, zonificación interior, uso de cada espacio, e iguales obstáculos, y unas soluciones constructivas con parámetros característicos iguales a los establecidos en el Apéndice D.

Edificio objeto: edificio tal cual ha sido proyectado en geometría (forma, tamaño y orientación), construcción y condiciones de uso, del que se quiere verificar el cumplimiento de la reglamentación.

Envolvente (térmica): ver definición del apartado 5.2.1.

Espacio habitable: espacio formado por uno o varios recintos habitables contiguos con el mismo uso y condiciones térmicas equivalentes agrupados a efectos de cálculo de la demanda energética. En función de su densidad de las fuentes internas, los espacios habitables se clasifican en espacios habitables de muy alta, alta, media o baja carga interna. En función de la disponibilidad de sistemas de calefacción y/o refrigeración, los espacios habitables se clasifican en acondicionados o no acondicionados.

Espacio (habitable) acondicionado: espacio habitable que va a disponer de un sistema de calefacción y/o refrigeración. En uso residencial privado se consideran acondicionados todos los espacios habitables.

Espacio (habitable) de carga interna alta: espacio habitable donde se genera gran cantidad de calor por su ocupación, iluminación o equipos existentes. Corresponde a espacios con una densidad de las fuentes internas entre 9 W/m² y 12 W/m².

Espacio (habitable) de carga interna baja: espacio habitable donde se disipa poco calor. Comprende los espacios destinados principalmente a residir en ellos, con carácter eventual o permanente. En esta categoría se incluyen todos los espacios de edificios de viviendas y aquellas zonas o espacios de edif icios asimilables a éstos en uso y dimensión, tales como habitaciones de hotel, habitaciones de hospitales y salas de estar, así como sus zonas de circulación vinculadas. Corresponde a una densidad de las fuentes internas inferior a 6 W/m².

Espacio (habitable) de carga interna media: espacio habitable donde se genera una cantidad de calor, intermedia entre los espacios definidos con alta y baja carga interna. Corresponde a una densidad de las fuentes internas entre 6 W/m² y 9 W/m².

Espacio (habitable) de carga interna muy alta: espacio habitable donde se genera gran cantidad de calor por su ocupación, iluminación o equipos existentes. Corresponde a espacios con una densidad de las fuentes internas superior a 12 W/m².

Espacio (habitable) no acondicionado: espacio habitable que no va a disponer de un sistema de calefacción y/o refrigeración. Al ser un espacio habitable dispone, sin embargo de fuentes internas (iluminación, ocupación y equipos). Se aplica a usos distintos del residencial privado, puesto que en este se consideran acondicionados todos los espacios habitables.

Espacio no habitable: espacio formado por uno o varios recintos no habitables contiguos con el mismo uso y condiciones térmicas equivalentes, agrupados a efectos de cálculo de la demanda energética. Al no ser un espacio habitable no se considera la existencia de fuentes internas (iluminación, ocupación y equipos).

Fachada: cerramiento en contacto con el aire exterior cuya inclinación es superior a 60º respecto a la horizontal. La orientación de una fachada se caracteriza mediante el ángulo a que es el formado por el norte geográfico y la normal exterior de la fachada, medido en sentido horario. Se distinguen 8 orientaciones según los sectores angulares contenidos en la figura A.1.

Factor de sombra (Fs): fracción de la radiación incidente en un hueco que no es bloqueada por la presencia de obstáculos de fachada, tales como: retranqueos, voladizos, toldos, salientes laterales u otros.

Factor solar (g-): cociente entre la radiación solar a incidencia normal que se introduce en el edificio a través del acristalamiento y la que se introduciría si el acristalamiento se sustituyese por un hueco perfectamente transparente. Se refiere exclusivamente a la parte semitransparente de un hueco.

Factor solar modificado (F): fracción de la radiación incidente en un hueco que no es bloqueada por el efecto de obstáculos de fachada y las partes opacas del hueco. Se calcula a partir del factor de sombra del hueco (FS), el factor solar de la parte semitransparente del hueco (g-), la absortividad de la parte opaca (a) (normalmente el marco), su transmitancia térmica (Um), y la fracción de la parte opaca (FM), según la siguiente expresión:

Hueco: cualquier elemento transparente o semitransparente de la envolvente del edificio. Comprende las ventanas, lucernarios y claraboyas así como las puertas acristaladas con una superficie semitransparente superior al 50%.

Invernadero adosado: recinto no acondicionado formado por un cerramiento exterior con un porcentaje alto de superficie acristalada que se coloca adyacente a las fachadas de un edificio. El elemento de fachada que actúa de separación entre el invernadero y las zonas interiores del edificio puede incluir también acristalamientos. Es posible la existencia de una circulación de aire generalmente forzada a través de dicho recinto, bien en forma de recirculación del aire interior o de precalentamiento de aire exterior que se usa para ventilación. A esta misma categoría pertenecen las galerías y los balcones acristalados.

Lucernario: cualquier hueco situado en una cubierta, por tanto su inclinación será menor de 60º respecto a la horizontal.

Masa térmica: capacidad de los materiales de absorber y almacenar calor. Depende de la densidad del material, de su calor específico y su conductividad.

Material: parte de un producto sin considerar su modo de entrega, forma y dimensiones, sin ningún revestimiento o recubrimiento.

Medianería: cerramiento que linda con otro edificio ya construido o que se construya a la vez y que conforme una división común. Si el edificio se construye con posterioridad el cerramiento se considerará, a efectos térmicos, una fachada.

Muro parietodinámico: cerramiento que aprovecha la energía solar para el precalentamiento del aire exterior de ventilación. Generalmente está formado por una hoja interior de fábrica, una cámara de aire y una hoja exterior acristalada o metálica que absorbe la radiación solar. La circulación del aire puede ser natural (termosifón) o forzada.

Muro Trombe: cerramiento que aprovecha la energía solar para el calentamiento por recirculación del aire interior del edificio. Generalmente está formado por una hoja interior de fábrica, una cámara de aire y un acristalamiento exterior. La circulación del aire puede ser natural (termosifón) o forzada. También se denomina muro solar ventilado.

Parámetro característico: magnitud que se suministra como dato de entrada a un procedimiento de cumplimentación.

Partición interior: elemento constructivo del edificio que divide su interior en recintos independientes. Pueden ser verticales u horizontales. En la intervención en edificios existentes, cuando un elemento de cerramiento separe una zona ampliada respecto a otra existente, se considerará perteneciente a la zona ampliada.

Perfil de uso: descripción hora a hora, para un año tipo, de las cargas internas (carga sensible por ocupación, carga latente por ocupación, equipos, iluminación y ventilación) y temperaturas de consigna (alta y baja) de un espacio habitable. Está determinado por el uso del espacio habitable, su nivel de cargas internas y su periodo de utilización.

Periodo de utilización: tiempo característico de utilización de un espacio habitable o del edificio. A efectos de la definición de perfiles de uso se establecen periodos de utilización tipo de 8h, 12h, 16h y 24h. Para edificios de uso residencial privado se establece un periodo de utilización de 24h.

Permeabilidad al aire: propiedad de una ventana o puerta de dejar pasar el aire cuando se encuentra sometida a una presión diferencial. La permeabilidad al aire se caracteriza por la capacidad de paso del aire, expresada en m3/h, en función de la diferencia de presiones.

Porcentaje de ahorro de la demanda energética: relación entre la diferencia entre la demanda energética del edificio de referencia (Dref) y del edificio objeto (Dobj) y la demanda energética del edificio de referencia, expresada como porcentaje. Puede aplicarse a la demanda energética de calefacción, demanda energética de refrigeración o a la demanda energética conjunta (de calefacción y refrigeración).

%AD = 100 x (Dref – Dobj) / Dref

Producto: forma final de un material listo para su uso, de forma y dimensiones dadas y que incluye cualquier recubrimiento o revestimiento.

Puente térmico: zona de la envolvente térmica del edificio en la que se evidencia una variación de la uniformidad de la construcción, ya sea por un cambio del espesor del cerramiento o de los materiales empleados, por la penetración completa o parcial de elementos constructivos con diferente conductividad, por la diferencia entre el área externa e interna del elemento, etc., que conllevan una minoración de la resistencia térmica respecto al resto del cerramiento. Los puentes térmicos son partes sensibles de los edificios donde aumenta la probabilidad de producción de condensaciones.
Los puentes térmicos más comunes son:

Puente térmico lineal: puente térmico con una sección transversal uniforme a lo largo de una dirección.

Recinto habitable: recinto interior destinado al uso de personas cuya densidad de ocupación y tiempo de estancia exigen unas condiciones acústicas, térmicas y de salubridad adecuadas. Se consideran recintos habitables los siguientes:

a) habitaciones y estancias (dormitorios, comedores, bibliotecas, salones, etc.) en edificios residenciales;
b) aulas, bibliotecas, despachos, en edificios de uso docente;
c) quirófanos, habitaciones, salas de espera, en edificios de uso sanitario;
d) oficinas, despachos; salas de reunión, en edificios de uso administrativo;
e) cocinas, baños, aseos, pasillos y distribuidores, en edificios de cualquier uso;
f) zonas comunes de circulación en el interior de los edificios;
g) cualquier otro con un uso asimilable a los anteriores.

Recinto no habitable: recinto interior no destinado al uso permanente de personas o cuya ocupación, por ser ocasional o excepcional y por ser bajo el tiempo de estancia, sólo exige unas condiciones de salubridad adecuadas. En esta categoría se incluyen explícitamente como no habitables los garajes, trasteros, las cámaras técnicas y desvanes no acondicionados, y sus zonas comunes.

Severidad climática: cociente entre la demanda energética de un edificio en una localidad y la correspondiente al mismo edificio en una localidad de referencia. En la presente reglamentación se ha tomado Madrid como localidad de referencia, siendo, por tanto, su severidad climática la unidad. Se define una severidad climática de verano y otra de invierno.

Sistema dimensional: sistema que determina el método para determinar la longitud (u otra magnitud) característica de un elemento constructivo.

Solicitaciones exteriores: acciones exteriores al edificio que tienen efecto sobre el comportamiento térmico del mismo. Comprende, fundamentalmente, las cargas térmicas debidas al clima.

Solicitaciones interiores: acciones interiores al edificio que tienen efecto sobre el comportamiento térmico del mismo. Comprende, fundamentalmente, las cargas térmicas debidas a los aportes de energía de los ocupantes, equipos e iluminación.

Suelo: cerramiento horizontal o ligeramente inclinado que esté en contacto por su cara inferior con el aire, con el terreno, o con un espacio no habitable.

Temperatura de consigna: temperatura o rango de temperaturas consideradas en el cálculo de la demanda enegética que fija el límite de temperatura interior a partir del cual operan los sistemas de acondicionamiento del edificio, requiriendo aportes energéticos.

Transmitancia térmica: flujo de calor, en régimen estacionario, para un área y diferencia de temperaturas unitarias de los medios situados a cada lado del elemento que se considera.

Transmitancia térmica lineal: flujo de calor, en régimen estacionario, para una longitud y diferencia de temperaturas unitarias de los medios situados a cada lado del puente térmico que se considera.

Unidad de uso: edificio o parte de él destinada a un uso específico, en la que sus usuarios están vinculados entre sí bien por pertenecer a una misma unidad familiar, empresa, corporación; o bien por formar parte de un grupo o colectivo que realiza la misma actividad. Se consideran unidades de uso diferentes, entre otras, las siguientes:

a) En edificios de vivienda, cada una de las viviendas.
b) En hospitales, hoteles, residencias, etc., cada habitación, incluidos sus anexos.
c) En edificios docentes, cada aula, laboratorio, etc.

Uso característico: uso predominante o representativo a efectos de la estimación de la demanda energética.

Zona climática: zona para la que se definen unas solicitaciones exteriores comunes a efectos de cálculo de la demanda energética. Se identifica mediante una letra, correspondiente a la severidad climática de invierno, y un número, correspondiente a la severidad climática de verano.
