a.
Comprobar que cada transmitancia térmica de los elementos que
componen la envolvente térmica del edificio es inferior al
valor máximo indicado en las tabla
2.1.
b. Agrupar las transmitancias térmicas y los factores solares
modificados calculados anteriormente en las siguientes categorías:
- Cubiertas
- Suelos
- Muros
- Cerramientos en contacto con el terreno
- Huecos en fachada (ventanas y puertas)
- Lucernarios en cubiertas
c. Separar todos estos elementos en:
- Espacios de baja carga interna
- Espacios de alta carga interna
d. PARA CADA CATEGORÍA calcular LA MEDIA de las transmitancias
térmicas y LA MEDIA del factor solar modificado (calcular por
separado para espacios de baja carga interna y para espacios de alta
carga interna).
*Calcular para cada orientación por separado
*La media de las transmitancias térmicas (U) y la media del
factor solar modificado (F) de cada cerramiento, se calculará
utilizando los valores de U y F de cada cerramiento según su
fracción de área en relación con el área
total de la categoría a la que pertenece y según Tabla
3.1:
Si
tenemos dos cubiertas diferentes. Una corresponde al 25% del área
total de cubiertas, y la otra corresponde al 75% restante del área
total de cubiertas. La transmitancia térmica (U) de la primera
cubierta es X y la transmitancia térmica (U) de la segunda
cubierta es Y, entonces la media de las transmitancias térmicas
de las cubiertas será: (0,25 X + 0,75 Y)/ 2
*Las
áreas se calcularán desde el interior del edificio
e.
LOS DATOS QUE HEMOS OBTENIDO SON:
- UCm: transmitancia media de cubiertas (incluir transmitancia de
lucernarios (UL) y transmitancias de puentes térmicos integrados
en las cubiertas (UPC)
- USm: transmitancia media de suelos
- UMm: transmitancia media de muros para cada orientación (incluir
transmitancia de puentes térmicos integrados en las fachadas,
como pilares, contornos de huecos o cajas de persiana)
- UTm: transmitancia media de cerramientos en contacto con el terreno.
- UHm: transmitancia media de huecos en fachada (ventanas y puertas
para cada orientación por separado)
- FHm: factor solar modificado medio de huecos de fachada (ventanas
y puestas para cada orientación por separado)
- FLm: factor solar modificado medio de lucernarios en cubierta
f. COMPROBAR (tanto para los espacios de baja carga interna como para
los espacios de alta carga interna) QUE LOS DATOS ANTERIORES (transmitancias
térmicas medias y factores solares modificados medios) SON
MENORES A LOS VALORES LÍMITE DE LAS TABLAS
2.2 (leer punto 3.2.2.2)
Para
cada categoría se determinará la media de los parámetros
característicos U y F, que se obtendrá ponderando los
parámetros correspondientes a cada cerramiento según
su fracción de área en relación con el área
total de la categoría a la que pertenece.
EJEMPLO

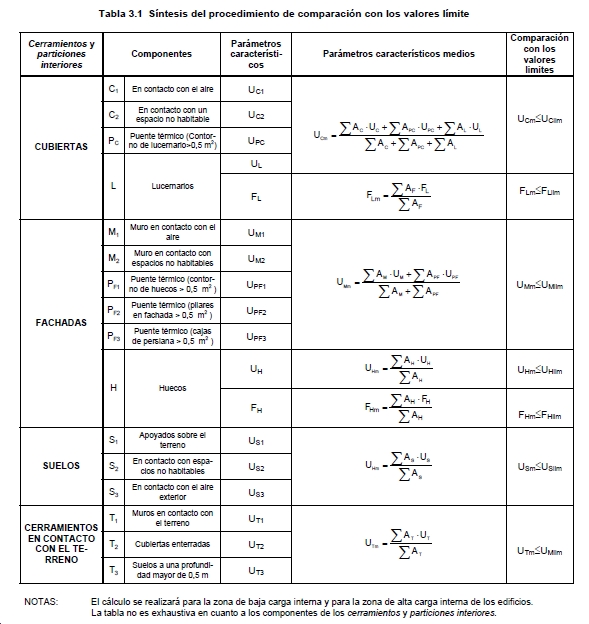

![](../../DB_HE1_ant/tablas/3.1.jpg)
Cálculo
de la limitación de la demanda con las FICHAS JUSTIFICATIVAS
EN EXCEL
