En
esta clase se incluyen a todos los equipos que producen frío
de manera autónoma evaporando un refrigerante y evacuando el
calor de la condensación del refrigerante al aire exterior.
Los
ejemplos más usados de este tipo de equipos son:
•

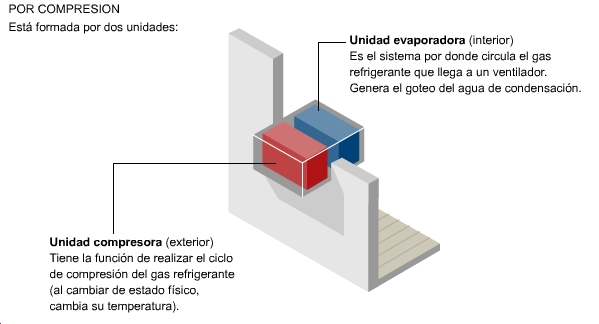

Autónomos compactos, sólo frío
de descarga directa (unizona):
En estos equipos está agrupado en una misma carcasa el evaporador,
compresor, condensador y válvula de expansión, y está
colocada sobre los locales. Estos equipos, dependiendo, tratan sólo
aire del local o tienen una apertura para introducir aire exterior.
![](imagenes/compacto.jpg)
Lo
más habitual es que estos equipos sean bien de ventana, y estén
colocados en un hueco que dé al exterior, para ventilación
del compresor y la eliminación del agua de condensación.
•

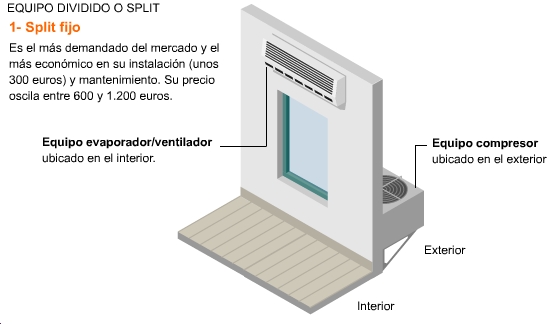

Autónomos partidos (split de consola, cassette,
etc.), sólo frío de descarga directa (unizona):
Aquí la unidad condensadora está fuera del local, generalmente
en la propia fachada o techo del edificio, y dentro tenemos una consola
que es la que alberga la unidad enfriadora o evaporador.
![](imagenes/split.jpg)
•

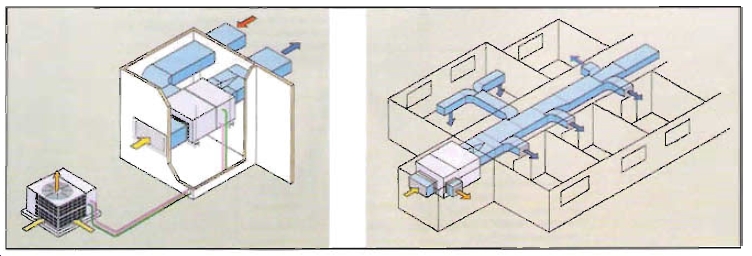

Autónomos compactos y partidos, solo frío
de descarga a conductos (multizona):
Esto es lo mismo que en los dos casos anteriores, pero en vez de ser
una descarga directa sobre el local, es decir la unidad evaporadora
ya no estaría en el local, sino lo haría sobre unos
conductos de aire, que por medio de un ventilador llevaría
este aire al espacio tratado, donde se encuentran los elementos terminales
correspondientes (difusores y rejillas).
![](imagenes/compactos_partidos.jpg)
Finalmente
también tendríamos los equipos que coloquialmente conocemos
como "roof-top", equipo típicamente
instalado en centros comerciales.
![](imagenes/eq_aire_solo_frio.jpg)
•

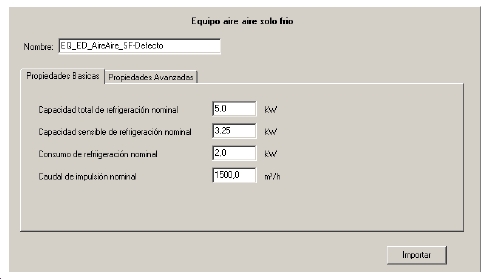

capTotRefNom (kW): Capacidad total máxima
de refrigeración en condiciones nominales que el equipo es
capaz de suministrar. La capacidad total es la suma de las capacidades
sensible y latente suministradas al aire en su proceso de enfriamiento.
• capSenRefNom (kW): Capacidad sensible máxima
de refrigeración en condiciones nominales que el equipo es
capaz de suministrar.
•
conRefNom (kW): Consumo eléctrico del equipo
en condiciones nominales de refrigeración. Este consumo debe
incluir el consumo del compresor, de los ventiladores de la unidad
interior y exterior, de la electrónica y todo consumo auxiliar
del equipo.
• vImpulsionNom (m3/h) : Caudal nominal de
aire impulsado por la unidad interior. Este valor deberá corregirse
en el caso de que exista una red de conductos en la descarga que afecten
este valor.
